| 成份含量 | -54 |
|---|---|
| 熔点 | -℃ |
| 原产地 | 广州 |
| 规格 | FE9069 |
| 空气量 | 84 |
| 水泵功率 | 674 |
| 外形尺寸 | 546 |
| 臭氧用量 | 452 |
| 贮气罐容积 | 547 |
| 流量计规格 | 654 |
| 出水管口径 | 545 |
| 进水管口径 | 654 |
| 处理污水量 | 非标 |
| 曝气机功率 | 545 |
| 品牌 | 澳恒 |
| 型号 | AUVC |
| 加工定制 | 是 |
我方提供的紫外线消毒系统为成套设备，并能稳定可靠地运行。主要设备包括：
- 紫外线消毒模块：包括不锈钢模块架、石英套管、导线联接等。 紫外灯管：低压汞齐汞齐灯（low pressure Amalgam lamp）。 系统控制中心：用于整套消毒系统及其附属机电设备的综合控制. 配电中心：为整套消毒系统及其附属机电设备提供相应的电源供应及保障。 石英套管自动清洁系统：采用压缩空气作驱动的机械自动清洗方式。 模块固定支架。 紫外光强度自动监视系统。 低水位探测。 水位控制系统。 安装及连接电缆及附件。
设备结构及性能描 （1）电气部分：
我方提供紫外线消毒系统成套配电及控制柜，用户提供380/220V进线电源。由我方负责实现整个消毒系统的配电、保护及控制。
我方提供和安装紫外线消毒系统配套装置的电气控制箱及其电气附属设备，并负责电气控制箱与各设备间连接用所有控制及电力电缆的供货和安装连同设备安装后的通电调试及操作指导。
（2）电子镇流器：
u 型号：AH1-2100-320
u 产地：中国
u 厂家：广州奥恒电子科技有限公司
u 类型：1个镇流器向1支灯管供电。
u 功率因数：≥99％
u 最高环境温度：50℃
u 防护等级：IP65
u 电子镇流器由微处理器控制，提供每支紫外光灯的工作状况并且把信息输送到控制系统。带有工作状态报警信号输出功能。
u 镇流器置于配电柜内，配有空调降温设施，保证电子器件的稳定工作，不会因天气或密封原因造成受潮而引起故障。
u 镇流器如对应的灯管初次启动失败，则会自动再启动两次。
u 对镇流器进行检修时，不需要将模块提出水面，不会打断消毒过程。
（3）系统控制中心：
u 型号:AOC-320W-x-x
u 外壳材质：304不锈钢或碳钢喷塑。
u 最高环境温度：50℃。
u 电源：380V，50Hz。
u 带紫外线消毒系统工作累时显示。
u 带5.7英寸屏幕的触摸式液晶显示屏。
u 所提供紫外线控制系统能接入污水处理厂的自控中心，进行远程控制。
u PLC：采用西门子产品。设有PLC控制的输入接口和输出给PLC的运行、停机、事故状态信号的接口，以实现PLC自动控制。
u 系统的操作接口为完全兼容于可编程序控制系统的商业常用合法软件并配合液晶屏幕。密码可在不中断操作程序的情况下更改。具备紫外光调控、监控以及警报等功能该系统提供操作菜单。具备紫外光监控以及警报等功能。
u 所有用于紫外光灭菌系统控制或监测的仪表，均具备独立保险丝或断路保护，减少因部件损坏而对系统产生的影响。
u 可编程序控制系统能通过监控自动清洗环的工作情况来判断系统运作是否正常。
u 下述情况发生时，紫外线消毒灭菌之控制系统警报（紫外消毒系统警报为可视式，所有工作状况可同时输出到污水处理厂内的控制中心）：
2 紫外光灭菌系统的电源中断警报。
2 重要的仪表失效或信号传输故障警报。发生这种情况时，控制系统应可启动内定程序开启适当的紫外光灯以确保消毒效果。
2 灯管故障：每支紫外光灯的工作状况必须有独立显示。少数个别灯管出现问题将引发灯管故障报警；警报可以显示出问题的灯管的位置。这个显示方式可以说明模块组、模块及灯管出现问题。
2 明渠低水位报警。
2 低危机讯号警报：不会实际影响系统的运作，可以待紧急事情处理完再处理。
2 高危机讯号警报：需要立刻处理以避免系统运作出现问题及受损。
u 可编程序控制系统可监测每个独立的紫外光灭菌灯管的具体情况及提供下列信息至计算机系统中：
2 每一支紫外光灯的开熄情况（On/Off）
2 每一紫外光灯组的操作时间（小时）
2 每一紫外光灯组开闭次数（次）
u 防护等级：IP65
u 安装位置：明渠上方。

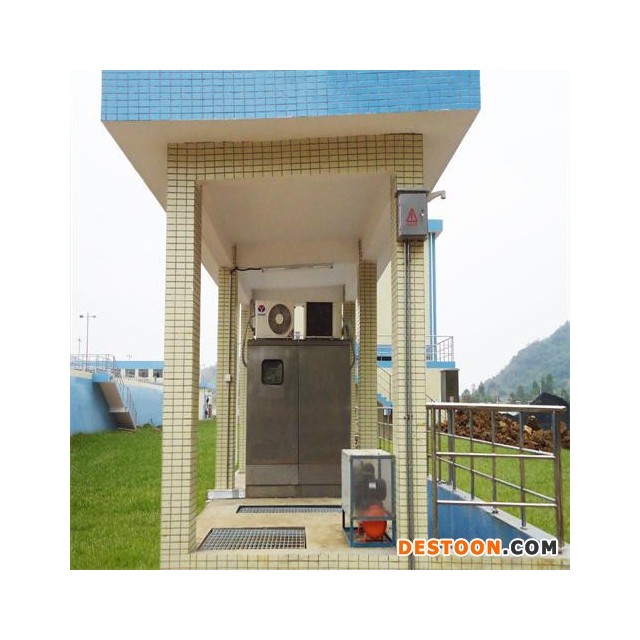

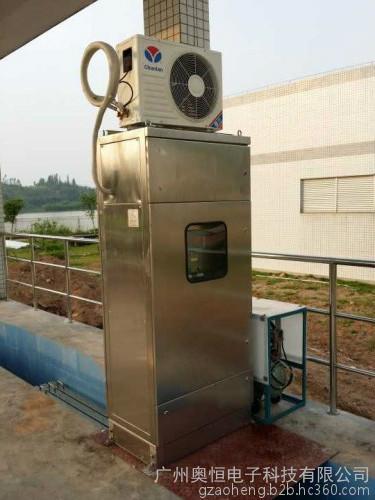

（4） 配电中心:
u 型号：AOC-320W-X-X
u 数量：1套
u 配电中心向每一个紫外模块及其他配套设备供电。
u 外壳材质：304不锈钢或碳钢喷塑。
u 配电中心供电参数为380V/C、3相4线。
u 制造商完成所有灯管和镇流器间接线。
u 制造商提供连接灯管和镇流器之间所有线缆和导管。
u 整套紫外系统（包括灯管组及配电系统，控制系统和其他辅助设备）为保证消毒效果，最大装机容量满足各个用电部件的装机容量和功耗。
u 采用可迅速接驳的供电接头，使更换紫外光灯及石英套管时不需专业技术人员来完成。
u 散热方式：采用空调对内部空气进行循环冷却，确保电子镇流器不与外部空气接触。
u 防护等级：IP65

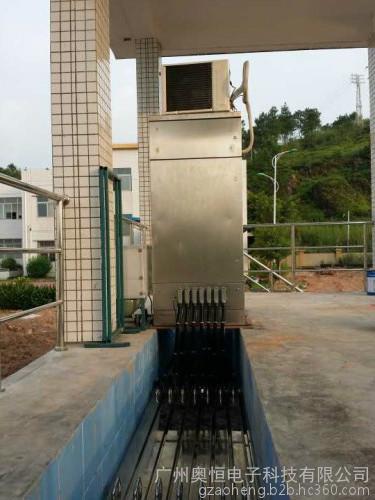

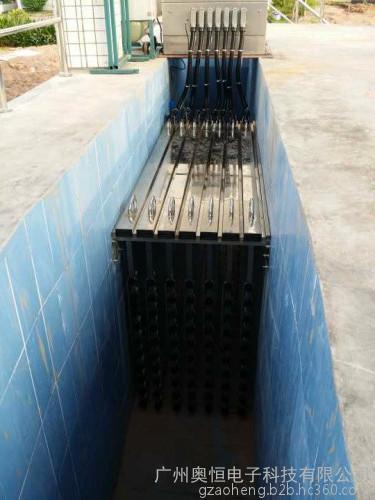

u 安装位置：明渠上方。 （5） 紫外线模块组：
u 型号：AUVC-320W-X-X
u 悬挂在明渠污水中。
u 整个模块支架具有遮光装置，支架设计能防止发生意外时紫外线辐射到明渠外。
u 在更换灯管或石英套管时，每个模块能单独起吊。
u 每一套完整的紫外灯模块组件包括紫外灯管、石英套管、不锈钢模架以及安装在其之内的在线机械自动清洗装置。
u 每根紫外灯管内置于一根单独的石英套管内。套管的一端为闭口端，而另一端由灯管密封结构密封。
u 石英套管通过Ｏ型圈固定在框架上，从而使得石英套管不与框架上任何钢体相接触。每个紫外灯模块组件水上部分IP65或相同当量密封等级，水下部分为IP68或相同当量密封等级。
u 石英套管的两端在紫外灯模块框架两边的钢结构部分之内。
u 连接灯管的电缆终结封闭在316不锈钢套内，并有防水保护。
u 紫外模块的设计考虑到操作人员方便更换灯管及石英套管，更换灯管及石英套管不需专业人员及专用设备即可操作。
u 在需要维护时，紫外线消毒模块可由人工或机械起吊。
（6） 紫外线杀菌灯：
u 型号：GPHHVA1554T6L
u 单灯功率：320W
u 灯管类别：低压汞齐灯。灯管为低压高强度紫外灯，灯管经过预热处理以提高其寿命。
u 灯管为产生零臭氧类灯管。
u 灯管额定使用时间：12000小时。
u 灯管由可变功输出电子镇流器操作控制，灯管紫外能输出在50%～100%间可调。
u 新灯管在254nm波长处的综合电光转换效率为40%。
u 电路联接部分只在灯管一端，方便更换。每个连接处都有四个插点。
u 紫外灯管内汞合金形态：固态。
u 灯管灯丝采用夹式设计，独特的卷曲式可以防震。
（7） 石英套管及密封
u 供应商：灯管配套供应。
u 防护等级：IP68。
u 石英套管的透光率：＞90％。
u 套管壁厚度：1.5mm。
u 在明渠污水中最大操作压力：2bar。
u 石英套管螺帽具有滚花面以供紧固时手握。
u 灯管从石英套管的一端进行装卸，拆卸灯管及套管时不需任何工具。
u 每根灯管内置在一根单独的石英套管内，套管的一端为圆形自然闭口端，而另一端由灯管密封结构密封。
u 灯管具备双层密封，将灯与紫外模块和模块上的其它灯封闭隔离开来，与套管的Ｏ型密封圈构成多级密封屏障。石英套管发生意外破裂时，灯座上的双层密封可以阻止水气进入灯管模块框架和侵袭与其它灯管的线路联接。
u 石英套管的开口端由304不锈钢套管螺帽、钢套和紧压式Ｏ型圈组成密封。
（8） 紫外光强度自动监视系统
一个浸在水体中的紫外传感器随时检测每一个模块组的紫外线强度。传感器只检测紫外灯杀菌波段部分，这个探测系统在出厂前由制造商校正。
（9） 自动清洗系统
u 型号：AC-320W-X-X
u 采用机械自动机械清洗。
u 在整个机械清洗过程中保证被清洗灯管和模块照常工作。
u 清洗系统由气压驱动，可避免油压驱动漏油造成二次污染发生。
u 运行模式有手动和自动。自动清洗模式时,根据紫外线光强变化或清洗周期自动运行和停止。
u 清洗环为耐紫外光的特氟龙和Viton橡胶。清洗环的使用寿命超过3年。石英套管清洗的长度是整个套管。
u 清洗系统由PLC控制并且可由操作人员调节清洗频率和清洗次数（1次/1～500小时），可以通过操作界面及远程控制实现远程手动或自动清洗控制。
u UV传感器的清洗与石英套管的清洗同时进行。
u 清洗系统的清洗周期：1次/1～500小时，可由操作人员设定或调节。
u 配备化学清洗槽，系统排架可以定期离水人工清洗维护及清除杂物。 （10） 低水位探测及水位控制系统：
u 包括溢流堰及低水位传感器。拍门金属部分采用不锈钢材质，安装在水渠末端的排水口，紫外线消毒系统水头损失小于0.50m。
u 水位控制溢流堰采用顶部出水，以维持一个低水位及最小水位变化。在此变化范围内保持灯管全部被淹没。
u 在峰值流量时将保持一个最小的水位变化增量，水位的增加量不超过40mm。
u 明渠包括一个低水位传感器，此低水位传感器确保水渠中的水位长时间低于设定最小水位时能自动发出警报，并将灯管熄灭。
（11） 灯管排列结构：
u 所有灯管彼此互相平行且为均匀排列。
u 所有灯管和灯管电极完全浸没在污水中，灯管由污水自然冷却，以保证在同温下工作。
