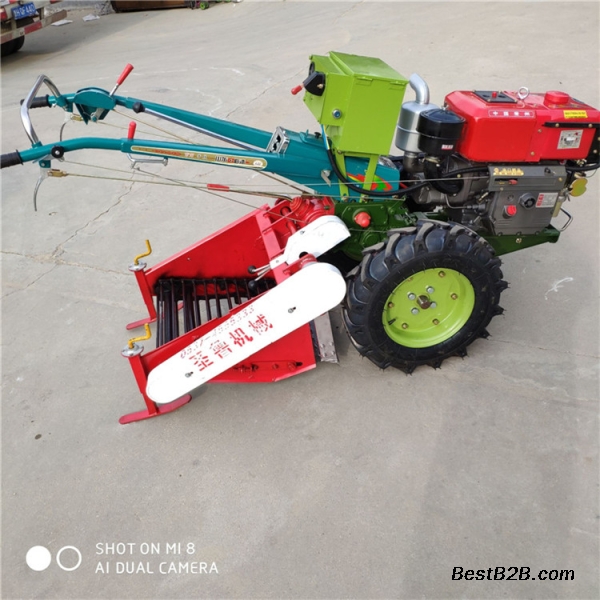

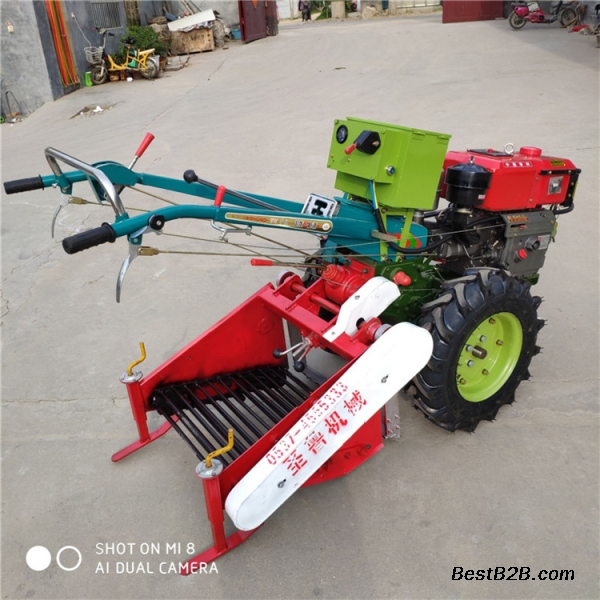

手扶拖拉机带土豆收获机

红薯地瓜收获机

马铃薯收获机是悬挂在10-12马力手扶拖拉机后方，以手扶拖拉机为牵引动力。主要收获与该机配套种植和间作种植的马铃薯、大蒜、地瓜等地下根茎作物。

具有收获效率高、性能好、破皮率低，结构简单，操作维修方便等特点。

该机主要结构有大架、主轴组合、前后传动轴组合、离合器、分离排链、挖掘铲、振动筛等部件组成。该机悬挂在手扶拖拉机后方，经手扶拖拉机变速箱输入轴右端安装的链轮、链条传至该机传动轴，经主传动轴上偏心块、连杆带动挖掘铲作前后往复运动，再由传动轴左端齿轮带动过桥轴上变速齿轮，并改变传动方向，再经链条带动分离排链主传动轴，并由主传动轴两端偏心块带动振动筛上下抖动。在手扶拖拉机的牵引下，使挖掘铲挖掘出来的马铃薯（大蒜、地瓜等）铺放在分离排链上，在分离排链的转动下土落在分离排链下方，马铃薯（大蒜、地瓜等）和未落下的土块，在分离排链上面落在振动筛上，再次清选分离后集中铺放在机后地面上。

工作幅度:600-800mm外形尺寸：900x800x700mm挖掘深度：150-250mm配套动力：10-12马力手扶拖拉机生产率：0.5-1亩/每小时整机重量：75kg明薯率：≥96%伤薯率：≤1.5%破皮率：≤2%技术保养与保管1、每班作业结束后 应清除机具各部位的泥土2、检查各部位的紧固件，如有松动及时紧固3、检查各转动部位是否转动灵活，如不正常，应及时调整和排除4、长期不用时 机具应注意防止雨淋，避免与酸性物质接触，以免腐蚀。刀片应涂油处理！本实用新型公开了一种土豆收获机，它可在不用人工割除土豆秧的情况下，收获一般地块或多石块地段的土豆，它由铧子，左、右立柱、收获机悬挂横梁、“U”型卡子、收获机主轴、链轮、链条、皮带，左、右侧壁、左、右条栅、左、右摆臂，左、右导板，双拐曲轴所组成，双拐曲轴由左、中、右三个圆盘，用不同焊点焊接而成，双拐曲轴的外圆上设有套管，左、右条栅焊接在套管上，在双拐曲轴的带动下，左、右条栅可上、下、前、后摆动，该收获机在拖拉机一轴上的皮带轮带动收获机主轴和链轮，用皮带和链条进行传导旋转运动，它设计合理、先进，结构简明，造价低廉，土豆的破伤率大大降低，深受农民欢迎，市场广阔。
